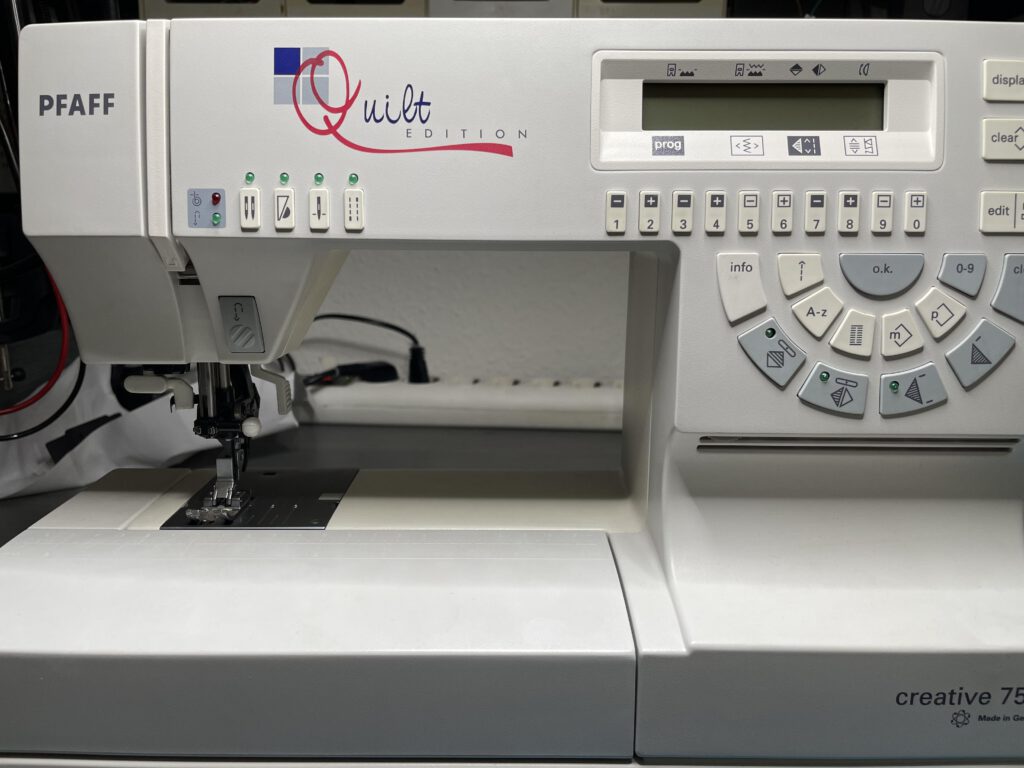

Das hört sich erst mal nach einer zentralen Sicherung an. Nun habe ich noch nicht so viele Paff 7530 repariert das ich diese Fehlerbild schon kenne. Andererseits altern Sicherungen nicht so schnell also liegt meist ein Grund für den Ausfall vor. Also schraube ich die Maschine erst mal auf.
Ich habe noch nie eine so saubere quasi unbenutzte Maschine gesehen. Hier ist keinerlei Verschleiß zu sehen, kein Abrieb kein Fusseln lediglich zwei Bugs, wie auch imemr die den weg hier rein gefunden haben.

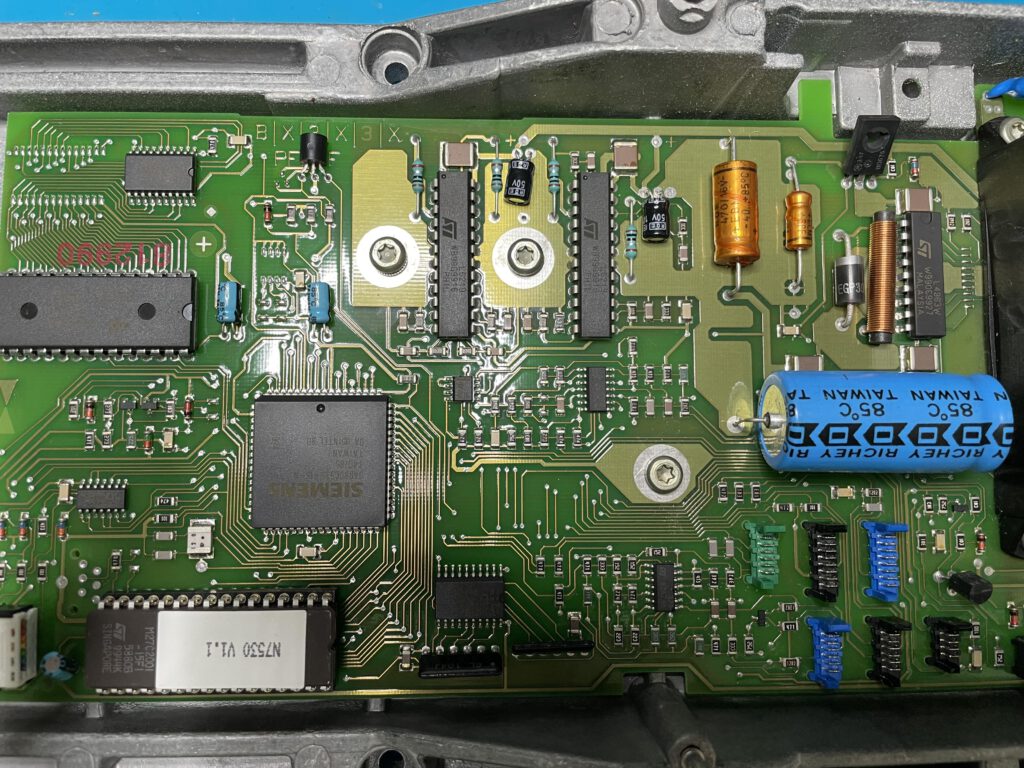

ch sehe das es nur eine Sicherung gibt und die Überprüfung zeigt das die Sicherung defekt ist. Nun ist natürlich die Frage warum die Sicherung defekt ist. Ich untersuche die Platine aslo weiter aber optisch lässt sich nicht erkennen. Eine Messung lässt auch nicht auf eine Kurzschluss schließen. Ich tausche die Sicherung also aus und prüfe ob die Spannung wieder da sind. Die Betriebsspannung ist wieder vorhanden und das Display leuchtet wieder aus die LEDS leuchten es gibt aber kein Anzeige im Display und eine Funktion der Tasten ist auch noch nicht gegeben.
In der 7530 ist die funktionale Verteilung etwas anders, es gibt nur einen Controller, kein ASIC mehr und die Ansteuerung von LED’s, display und auslesen der Tasten erfolgt vielleicht micht mehr auf der Basisplatine.
Ich mache nicht also auf die Suche und zerlege die Maschine weiter um auch die restliche Elektronik zu finden. Ich messe und Osziloskop iere um dem Fehler auf die Spur zu kommen. Das messen bzw die Ozillogramme helfen am Ende fehler zu finden. Ich tausche einige elektronische Bauteile aus und kann dann zum testen kommen. Dann öle ich noch ein wenig die bewegten Teile umd dann mal probe zu nähen. Leider war weder eine Nadel in der Pfaff Creative 7530 noch ein Spule mit Unterfaden. Ich habe aber glücklicherweise noch Spulen und auch Nadeln da so das ich Probenähen kann. Dabei zeigt sich das die Fadenspannung nicht stimmt. Diese justiere ich ein so das sie Zumindest für mein Garn stimmt.

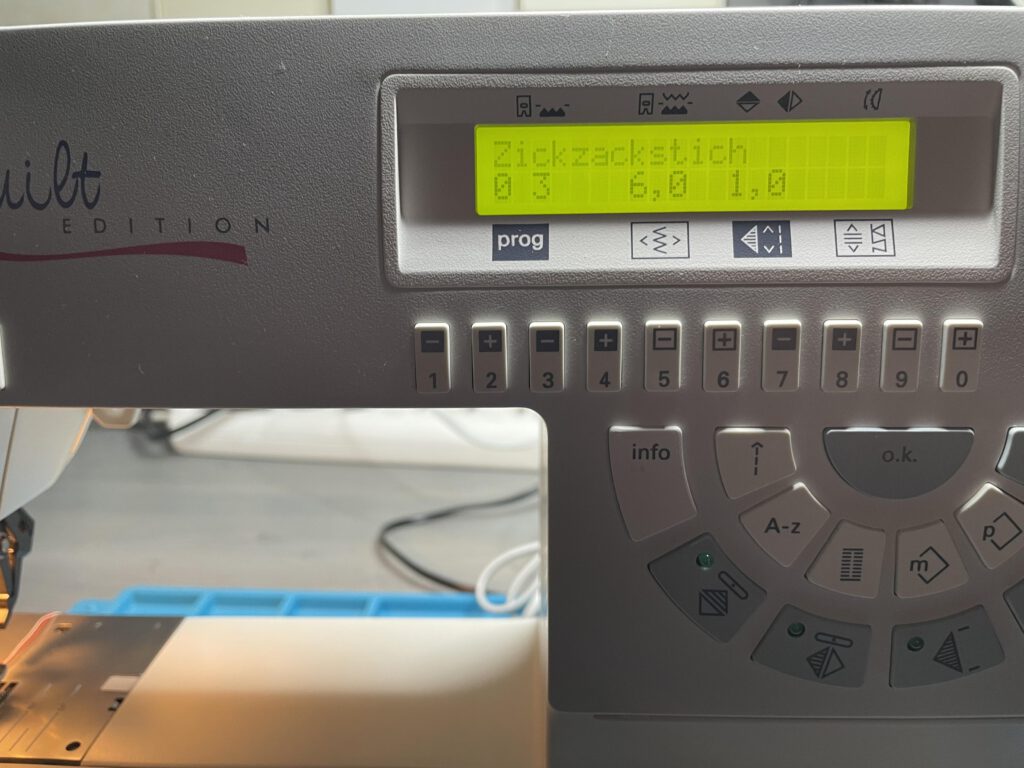

Es war ein Spaß diese unglaublich saubere und immer richtig gelagerte Maschine zu reparieren. Sehr schön das Pfaff Maschinen gebaut hat die immer noch funktionieren.
